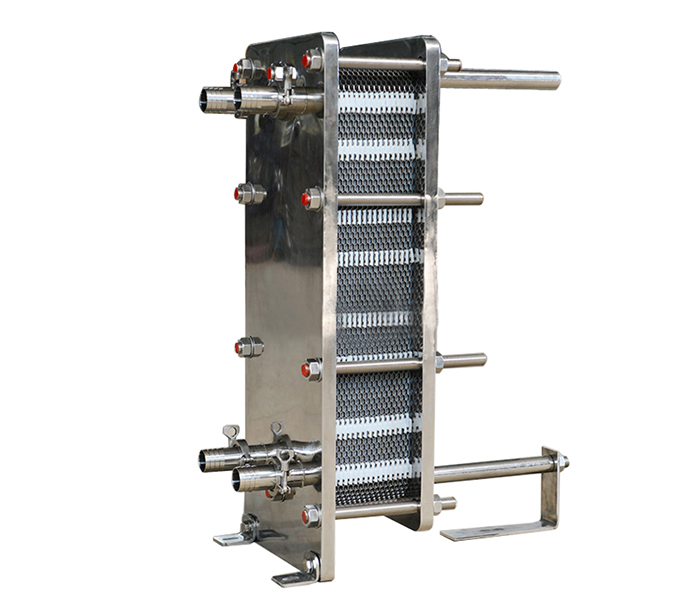

不銹鋼板式換熱器
怎樣提高板式換熱器熱力性能
1、當氣流經過板式換熱器時，由于空氣中的水蒸氣不斷地在板片管表面沉積，空氣的相對濕度降低，沿氣流方向板片盤管表面的結霜量逐漸遞減，故蒸發器前幾排管子的結霜較嚴重，后幾排管子的結霜相對較輕。
2、可以采取變間距板片的結構，使其沿風向下游的板片間距越來越小，便可在結霜條件下保持其較高的傳熱效率，并延長其沖霜時間。
3、讓板式換熱器采用變間距板片結構后，當空氣縱掠錯列板片時，板片的交錯分布使得上游板片對下游板片有繞流作用，加強了板片前半部分的換熱能力，后面板片的分布又使得流道變窄，流速提高，從而使板片后半部分的換熱也有所強化。
4、改進后的變間距板式換熱器，結構形式實際為錯列板片，當流體縱掠板片時，氣流在上游板片先受到擾動，在前幾排管上的板片換熱能力加強。
5、當氣流流經后幾排管子時，經改進后加上的一組板片使其流通截面迅速變窄，流速提高，流體在原有的基礎上又進一步受到擠壓，擾動更加劇烈，從而使其換熱能力可以強化。
|
產品型號 |
接管口徑 |
組裝片數 |
高度 |
寬度 |
縱向孔距 |
橫向孔距 |
最大流量（m3/h） |
|
HM3 |
32 |
10-100 |
470 |
180 |
357 |
60 |
15 |
|
HU05 |
50 |
10-160 |
800 |
335 |
575 |
142 |
45 |
|
HM6 |
50 |
12-280 |
920 |
320 |
640 |
140 |
45 |
|
HM6M |
50 |
12-200 |
920 |
320 |
640 |
140 |
45 |
|
HU10L1 |
100 |
12-260 |
1165 |
510 |
720 |
235 |
170 |
|
HU10L2 |
100 |
12-240 |
1490 |
510 |
1045 |
235 |
170 |
|
HN10M |
100 |
12-320 |
1950 |
500 |
1444 |
225 |
170 |
|
HM10M |
100 |
12-180 |
1069 |
470 |
719 |
223 |
170 |
|
HU15L1 |
150 |
12-260 |
1552 |
620 |
1019 |
285 |
380 |
|
HU15L2 |
150 |
12-200 |
1989 |
620 |
1448 |
285 |
380 |
|
HN15L1 |
150 |
12-280 |
1552 |
620 |
1019 |
285 |
380 |
|
HN15L2 |
150 |
12-280 |
1989 |
620 |
1448 |
285 |
380 |
|
HS20 |
200 |
12-260 |
1320 |
750 |
697 |
347 |
680 |
|
HU20 |
200 |
12-280 |
2177 |
830 |
1466 |
412 |
680 |
|
HN20 |
200 |
12-410 |
2210 |
765 |
1532 |
342 |
680 |
|
HS25 |
250 |
12-400 |
1501 |
900 |
814 |
420 |
1060 |
|
HU25L1 |
250 |
12-420 |
2292 |
890 |
1476 |
439 |
1060 |
|
HU25L2 |
250 |
12-380 |
2755 |
890 |
1939 |
439 |
1060 |
|
HN25L1 |
250 |
12-420 |
2484 |
890 |
1668 |
428 |
1060 |
|
HN25L2 |
250 |
12-380 |
2766 |
890 |
1950 |
428 |
1060 |
|
HMX25M |
250 |
12-390 |
2744 |
927 |
1939 |
439 |
1060 |
|
HMX25B |
250 |
12-450 |
2744 |
927 |
1939 |
439 |
1060 |
|
HN30L1 |
300 |
12-800 |
2024 |
1010 |
1134 |
490 |
1600 |
|
HN30L2 |
300 |
12-800 |
2570 |
1010 |
1620 |
490 |
1600 |
|
HN30L3 |
300 |
12-800 |
3089 |
1030 |
2106 |
490 |
1600 |
|
HN35L1 |
350 |
12-800 |
2128 |
1170 |
1082 |
565 |
2100 |
|
HN35L2 |
350 |
12-800 |
2472 |
1170 |
1426 |
565 |
2100 |
|
HN35L3 |
350 |
12-800 |
2816 |
1170 |
1770 |
565 |
2100 |
|
HN40L1 |
400 |
12-800 |
2329 |
1373 |
1268 |
738 |
2800 |
|
HN40L2 |
400 |
12-800 |
2829 |
1373 |
1768 |
738 |
2800 |
|
HN40L3 |
400 |
12-800 |
3249 |
1373 |
2188 |
738 |
2800 |
|
HN45L1 |
450 |
12-800 |
2469 |
1373 |
1344 |
684 |
3500 |
|
HN45L2 |
450 |
12-800 |
2929 |
1373 |
1804 |
684 |
3500 |
|
HN45L3 |
450 |
12-800 |
3389 |
1373 |
2264 |
684 |
3500 |
板片材質和用途介紹：
|
材質 |
應用 |
|
不銹鋼SUS304 SUS316L?? |
凈水、河川水、食物油、礦物油 |
|
工業純鈦及鈦鈀合金Ti tanium and Pal ladium?? |
海水、鹽水、鹽化物 |
|
哈氏合金Hadtelloy Alloy? |
濃硫酸、鹽酸、磷酸 |
|
鎳Nickel? |
高溫高濃度苛性鈉 |
密封墊片材質和使用工況介紹：
|
材質 |
應用 |
工作溫度 |
|
丁腈橡膠NBR |
水、海水、礦物油、鹽水 |
-15—130℃ |
|
高溫橡膠BNBR |
高溫礦物油、高溫水 |
15—140℃ |
|
三元乙丙EPDM |
熱水、水蒸氣、酸、堿 |
-25—150℃ |
|
氟橡膠 Viton／Fluorine Rubber |
強酸、強堿、礦物油、潤滑脂和燃油等 |
5—200℃ |
|
氯丁橡膠NEOPRENE |
酸、堿、礦物油、低分子量脂烴 |
35—130℃ |
|
硅橡膠Silicon Rubber |
高溫和某些腐蝕性介質 |
65—200℃ |
